Tek Eksenli Karot-Kaya Test Presi (Dokunmatik Ekran)

Otomatik 600 kN Kapasiteli Karot-Kaya Test Presi, karot ve kaya numunelerinin dayanımınlarının güvenilir ve tutarlı bir şekilde test edilmesi için tasarlanmıştır. Cihaz, yukarıda yazılan tüm EN, ASTM ve BS standartlarına ve aynı zamanda operatörün güvenliği ve sağlığı açısından CE normlarına da uygun olarak üretilmektedir.

Basınç testi, malzemelerin kırılma yükleri altındaki davranışını belirler. Numune sıkıştırılır ve çeşitli yüklerdeki deformasyon kaydedilir.

Test Presleri, standart olarak, EN Standartlarına uygun, basınç plakaları ile birlikte verilmektedir. Cihaz uygun plakalarla birlikte kullanıldığında ASTM C39 standardına da uygun olmaktadır.

Testler, H-Touch Pro Max Kontrol Ünitesi üzerinden yapılabildiği gibi, cihaz ile birlikte ücretsiz olarak verilen HİRATEST Yazılımı sayesinde bir bilgisayar aracılığıyla da yapılabilmektedir. HİRATEST Yazılımı ile bilgisayarda test yapmanın, raporlama ve grafik çıktısı alma gibi birçok avantajı da beraberinde getirmektedir. Cihaz, aynı zamanda tercihen manuel olarak da kullanılabilmektedir. Manuel kullanımda da değerler, dijital göstergede görüntülenmektedir.

Otomatik Karot-Kaya Test Presi, deneyimsiz operatörlerin bile kullanabilmesine olanak tanır.

Cihaz açıldıktan ve numune merkezleme aparatı yardımı ile numune konumlandırılıp merkezlendikten sonra yapılması gereken işlemler oldukça basit olup, aşağıdaki gibidir;

Test parametrelerinin ayarlanması, hız oranı dahil (yalnızca numune tipi değiştirildiğinde gereklidir).
Kontrol ünitesindeki BAŞLAT düğmesine basılması
Cihazda bulunan hızlı yükleme pompası sayesinde Cihaz, otomatik olarak hızlı bir şekilde yükleme yapmaya başlar, numune üst plakaya temas ettiğinde hızlı yaklaşım sona erer ve kullanıcı tarafından seçilen hızda yükleme devam eder ve numune kırıldığında otomatik olarak durur.
Deney sonucu ve deney parametrelerinin otomatik olarak kaydedilmesi

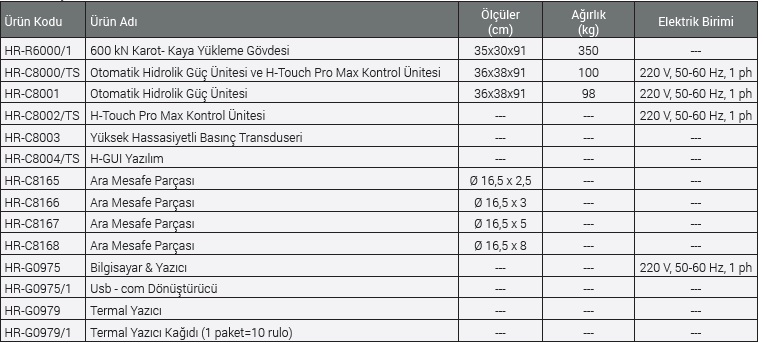

Otomatik Karot-Kaya Test Presi aşağıdaki parçalardan oluşmaktadır;

Yükleme Gövdesi,
Otomatik Hidrolik Güç Ünitesi,
H-Touch Pro Max Kontrol Ünitesi,
Ara Mesafe Parçaları, Ø 165x30 mm, Ø 165x50 mm ve Ø 165x80 mm,
Üst Plaka (oynarbaşlıklı) Ø165 mm,
Alt Plaka Ø165 mm,
Aşırı yüklemeyi önlemek için Maksimum Basınç Valfleri,
Piston hareket mesafesini sınırlayan Limit Anahtarı,
Acil Stop Butonu,
Güvenlik için Ön ve Arka Koruyucu Kapılar,
H-GUI Yazılımı ve Ethernet Kablosu.

Karot-Kaya Test Presi Yükleme Gövdesi

Yükleme Gövdesi 600 kN Kapasitelidir.
600 kN Yükleme Gövdesi, beton ve kaya numunelerinin 600 kN’a kadar test edilmesine olanak sağlar.
Yükleme Gövdesi, uzun yıllar boyunca doğru sonuçlar vererek testlerinizi hassas bir şekilde yapmanızı sağlayacak dayanıklılıkta üretilmiştir.
Gövde, kuvvet aktarımı stabilitesi ve EN 12390-4'e uygun üst yükleme plakasının kendi kendine hizalanması için fabrika kalibrasyon sertifikasıyla birlikte verilmektedir.

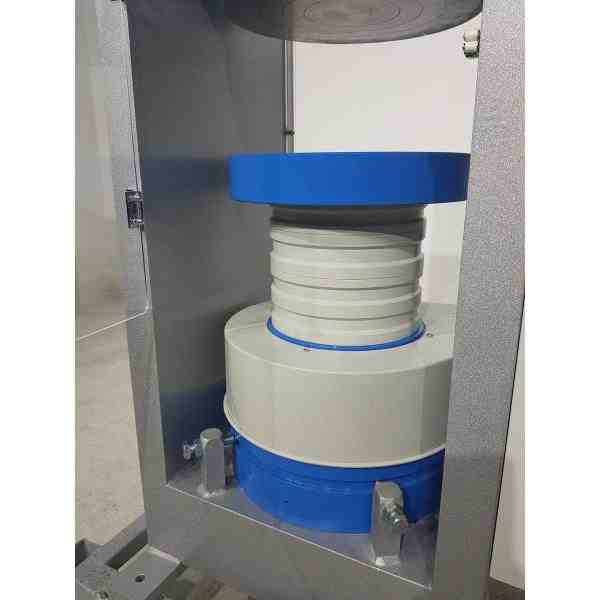

Üst Plakalar / Alt Plakalar

Üst Plaka (Oynar Başlıklı) Ø 165 mm ve Alt plaka Ø 165 mm olarak üretilmektedir.

Alt ve Üst Basma Plakaları, çok çeşitli silindir, küp veya benzer numunelerin test edilmesine olanak sağlar.

Yüksek kalitede çelikten imal edilmiş, sertleştirilmiş ve pürüzsüz hale getirilmiştir.
Plakaların Yüzey pürüzlülük değeri ≤ 3,2 µm'dir.
100 mm ve 150 mm silindir ve küp numunelerinin uygun şekilde merkezlenmesi için, Alt Plakaların üzerinde daire şeklinde merkezleme çizgileri mevcuttur.
Ara Mesafe Parçaları

Ara Mesafe parçaları, üst plaka ile alt plaka arasındaki dikey boşluk miktarını azaltmak için kullanılmaktadır. Ø 165x30 mm, Ø 165x50 mm ve Ø 165x80 mm mesafeli parçaları Yükleme Gövdesi ile birlikte verilmektedir.

Yükleme Silindiri Parçaları & Limit Anahtarı

Yükleme Gövdelerinde tek yönlü hareket eden bir piston mevcuttur. Piston çapları cihazın kapasitesine göre değişiklik göstermektedir.

Maksimum piston hareket mesafesi 50 mm’dir. Aşırı yüklemeye karşı Cihazda Piston hareket mesafesini sınırlayan Limit Anahtarı mevcuttur.

Her testin sonunda yeni bir teste başlamak için, başlangıç pozisyonuna geri dönmektedir.

Yük ölçümleri için Load Cell (Yük Hücresi) kullanılmaktadır.

HİDROLİK GÜÇ ÜNİTESİ VE H-TOUCH PRO MAX KONTROL ÜNİTESİ

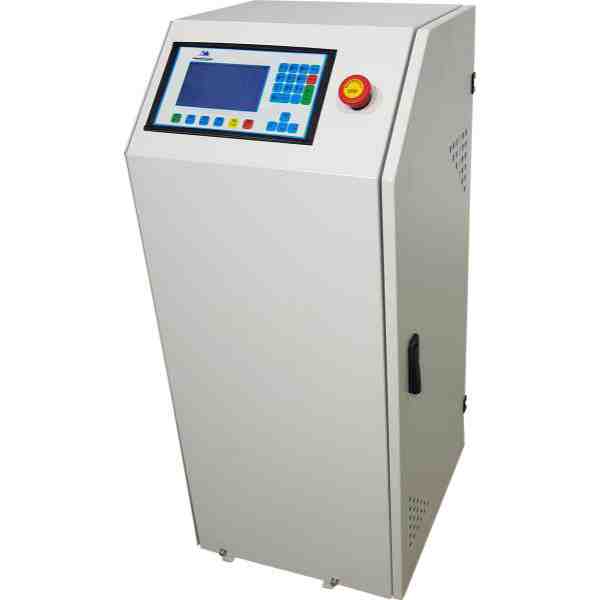

Hidrolik Güç Ünitesi

Otomatik Hidrolik Güç Ünitesi çift kademeli pompaya sahiptir ve  H-Touch Pro Max Kontrol Ünitesi tarafından kontrol edilerek, yükleme gövdesinde gerekli basıncın sağlanması için yağı, pistona kontrollü bir şekilde aktarmak üzere dizayn edilmiştir.

Kontrol ünitesi kullanımı kolay ve kompakt bir şekilde yapılandırılmıştır. Cihazın  Hidrolik Güç Ünitesi, kolay erişilebilirlik, verimliliği ve güvenliği artırmak adına Yükleme Gövdesinin sağ tarafına yerleştirilmiştir.

Oldukça sessiz olan Güç Ünitesi, 1 kN/sn ile 20 kN/sn arasında ±5% hassasiyetle yükleme yapabilmektedir. Hızlı Yükleme Pompası ve Aşırıyı yüklemeyi önlemek için Emniyet valfi (maksimum basınç valfi) cihaz ile birlikte standart olarak verilmektedir.

Sistemin maksimum çalışma basıncı 400 bar’dır.

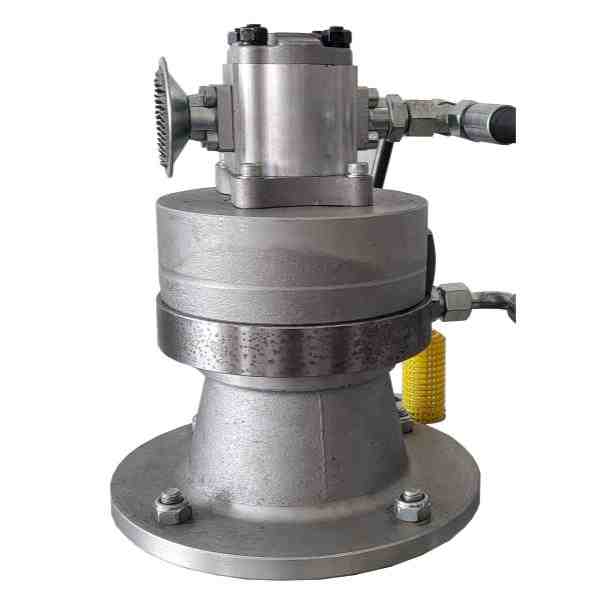

Çift Kademeli Pompa

Çift Kademeli Pompa iki gruptan meydana gelmektedir.

Yüksek debili düşük basınçlı dişli pompa
Yüksek basınçlı radyal piston pompası
Yüksek debili düşük basınçlı dişli pompa hızlı ön yükleme için kullanılmaktadır.

Yüksek basınçlı radyal piston pompası test için gerekli olan yüksek basınçlı yağı sağlamaktadır.

Hızlı yükleme pompası sayesinde Cihaz, otomatik olarak hızlı bir şekilde yükleme yapmaya başlar, numune üst plakaya temas ettiğinde hızlı yaklaşım sona erer ve kullanıcı tarafından seçilen hızda yükleme devam eder ve numune kırıldığında otomatik olarak durur. Bu da kullanıcının kısa zamanda birçok deney yapabilmesine olanak sağlamaktadır.

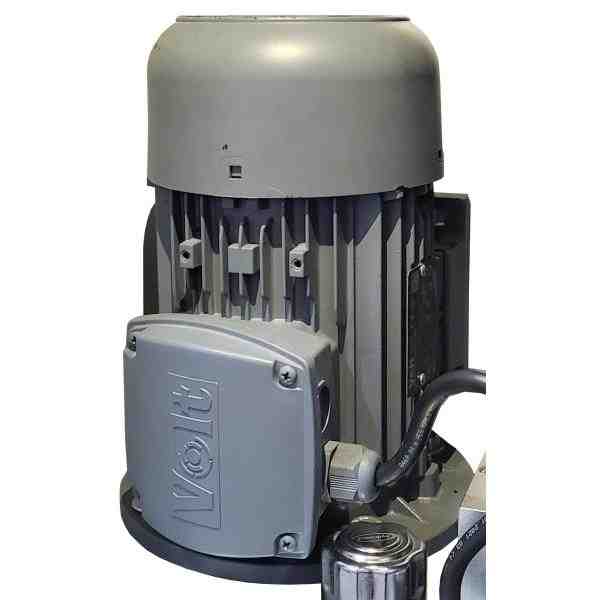

Motor

Motor inventörü tarafından kontrol edilen AC motor, Çift kademeli pompayı çalıştırmaktadır.

Yağ akışındaki değişim, motorun dönüş hızının değişmesi ile gerçekleştirilir.

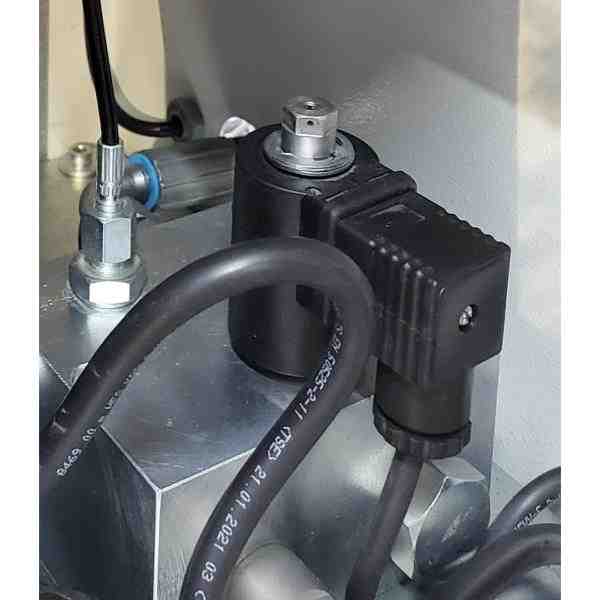

Dağıtım Bloğu

Dağıtım bloğu, çift kademeli pompa tarafından sağlanan yağın, akış yönünün kontrolü için kullanılmaktadır.

Dağıtım bloğu üzerinde Selenoid valf, Emniyet valfi (maksimum basınç valfi), Basınç Transduseri, Yüksek debili düşük basınçlı dişli pompa ve Yüksek basınçlı radyal piston pompası bulunmaktadır.

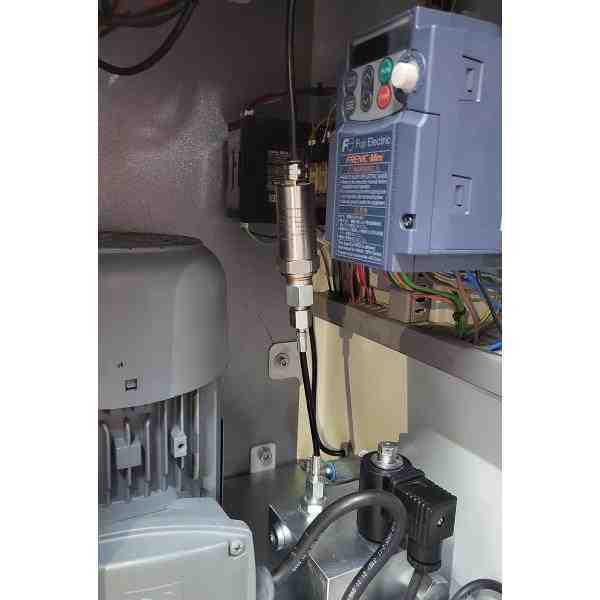

Yüksek hassasiyetli Basınç Transduseri

Otomatik Test Presleri serisi, Yüksek Hassasiyetli Basınç Transduseri opsiyonu ile tam kapasitenin % 1'inden başlayarak, tam kapasiteye kadar 1. Sınıf kalibrasyon özelliğine yükseltilebilir.
Bu benzersiz performans, aşağıdakiler dahil, makinanın çok sayıda uygulama için kullanılmasına olanak sağlar:

• Erken yaş (2 yada 3 gün) beton basınç dayanım deneyleri,
• Uygun aparatlar kullanılarak, Eğilme deneyleri,
• Uygun basınç deney aparatları kullanılarak, Harç (çimento) basınç dayanım deneyleri,
• Karot (küçük çaplı) basınç dayanım deneyleri

Load Cell (Yük Hücresi)

Yük ölçümleri için Yüksek Hassasiyetli Basınç Transduseri yerine 600 kN Yük Hücresi kullanılabilmektedir.

Bu özellik çok düşük dayanımlı numunelerde bile yüksek hassasiyet sağlamaktadır. (6 kN ile 600 kN arasında 1. Sınıf)

Yük Hücresi veya Yüksek Hassasiyetli Basınç Transduseri sipariş aşamasında kullanıcı tarafından seçilebilmektedir.

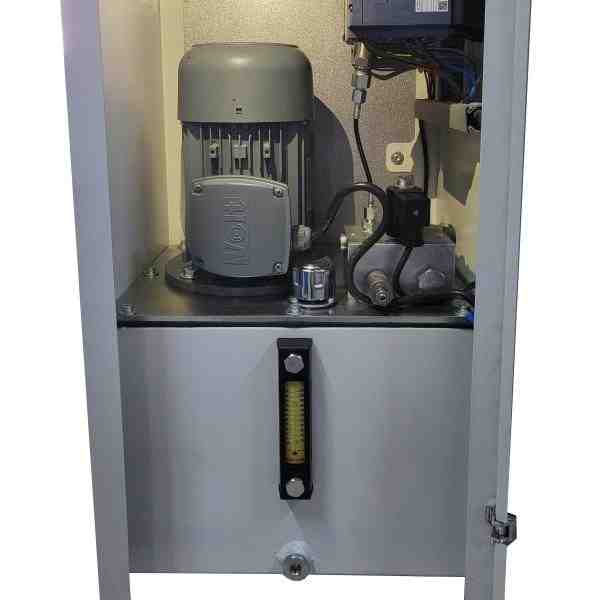

Yağ Tankı

Yağ tankı, deney esnasında hidrolik sistemin doldurulması ve pistonun itilmesi için yeterli yağ içermektedir.

Yağ Seviyesi ve Sıcaklığı, yağ tankının üzerinde mevcut olan göstergedeb görülebilmektedir.

Tank, 25 L kapasiteye sahiptir. 46 numara hidrolik motor yağı kullanılmalıdır.

Dijital Veri Toplama ve Kontrol Sistemi

H-Touch Pro Max Kontrol Ünitesi, beton, çimento harcı, kagir birimler, parke blokları, çatı kiremitleri gibi yapı malzemelerinin,  otomatik basınç, eğilme ve yarmada çekme dayanımı testlerini, cihaza bağlanmış olan yük hücrelerinden yada basınç transduserlerinden gelen verileri işleyerek, kontrol etmesi için tasarlanmıştır.

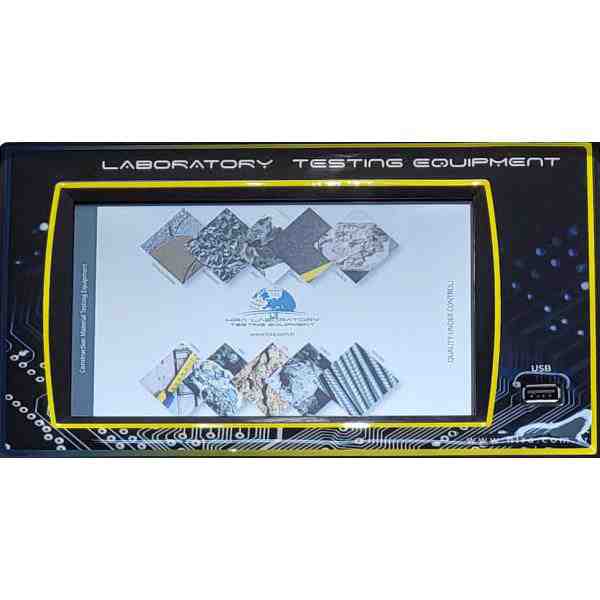

H-Touch Pro Max Kontrol Ünitesinin tüm işlemleri, TFT-LCD Dokunmatik Ekran ve fonksiyon tuşlarından oluşan ön panelden kontrol edilmektedir.

Ünite, kolay kullanımlı bir Menü’ye sahiptir.

Tüm menü seçeneği listelerini aynı anda görüntüleyerek, operatörün seçeneği etkinleştirmek için istenilen seçeneğe sorunsuz bir şekilde erişmesine veya test parametrelerini ayarlamak için sayısal bir değer girmesine olanak tanır.

H-Touch PRO Max Kontrol Ünitesi, eş zamanlı olarak makine durumunu, test değerlerini, çalışma sırasındaki uyarıları ve yük-zaman veya yük-deplasman eğrileri gibi test grafiklerini gerçek zamanlı olarak görüntülemeyi sağlar.

Dijital grafik ekran gerçek zamanlı "Yük & Zaman" yada “Stress & Zaman” grafiği çizebilmektedir.

H-Touch Pro Max Kontrol Ünitesi’nin Temel Özellikleri

Yük hücresi, basınç sensörleri yada deplasman sensörleri için 2 analog kanal
2 gövdeyi kontrol edebilme
Kapalı çevrim PID ile iki ayrı test gövdesinin yük kontrolü
Opsiyonel olarak temin edilen entegre termal yazıcı bağlanabilme (İstenirse siparişte belirtilmelidir)
Dokunmatik ekranda, otomatik çözünürlük ayarı ile yük, yükleme hızı ve yük/zaman eğrilerinin gerçek zamanlı sayısal gösterimi
8 noktaya kadar kalibrasyon desteği ve her kanal için ayarlanabilir dijital kazançlar
Kullanıcı tarafından özelleştirilebilen yük, pozisyon limitleri ve test sonlandırma koşulları
Cihaz ayarları için yedekleme ve geri çağırma seçeneği
Fabrika varsayılan ayarları geri çağırma seçeneği
Farklı test türleri ve numune boyutları için gömülü test parametrelerinin kolay geri çağrılması
Saniyede 1 örnek kayıt aralığı ile 10.000 test sonucuna veya 80 saat gerçek zamanlı veri kaydına kadar saklama kapasitesi (kayıt aralığı değişkendir)
Dokunmatik ekrandaki grafik eksenleri, farklı testler ve konfigürasyonlar için yapılandırılabilme
Cihaz üzerinde çizilen grafiğin eksenlerinin sabit maksimum değerlere ayarlanabilmesi veya verilere göre eksenlerin otomatik olarak ölçeklenebilmesi
Üç farklı birim sistem seçimi; kN- Mpa -mm veya lbf- psi- in veya kgf- kgf/cm²- cm
Gerçek zamanlı ayarlanabilir tarih/saat
Çoklu dil desteği (İngilizce, Fransızca, İspanyolca, Türkçe, Rusça…)
Test verilerinin PC'ye anında aktarımı için LAN bağlantısı.
Test verilerinin bir flash sürücüye aktarılması için USB bağlantı noktası desteği
Makine ayarları, kalibrasyon ve kanal menüleri için Şifre Koruması
Önceden tanımlanmış aralıklarla txt ve MS excel formatında test sonuçlarının kaydı
Özelleştirilebilir IP
Donanım
24 bit ADC ve PGA-FPGA devresi ile tamamen özelleştirilebilir 2 analog kanal
800x480 piksel ve 65535 renk çözünürlüklü TFT-LCD dokunmatik ekran
33 Hz kontrol döngüsü
Veri toplama için 32 Bit, 120 MHz ARM CORTEX M3 mikro işlemci (CPU)
Veri görüntüleme için 32 Bit, 400 MHz ARM CORTEX M3 mikro işlemci (CPU)
Harici USB flash sürücü aracılığıyla 32 GB'a kadar ek bellek desteği
İsteğe bağlı olarak sağlanan tümleşik termal yazıcı desteği
Test grafiğinin gerçek zamanlı gösterimi
Test verilerinin PC'ye anında aktarımı için LAN bağlantısı
Test verilerinin bir flash sürücüye aktarılması için USB bağlantı noktası desteği
Yazılım

H-GUI Yazılımı, uygun bir Otomatik Basma/Eğilme Test Cihazı ve bir bilgisayar ile; beton, çimento harcı, kagir birimler, parke blokları, çatı kiremitleri gibi yapı malzemelerinin, basınç, eğilme ve yarmada çekme dayanım testlerinin veri toplama, işleme kontrolü, sunumu ve raporlanması için tasarlanmıştır.

Cihaz ile birlikte verilen HİRATEST H-GUI Yazılımı sayesinde, Otomatik Beton Test Presi bir bilgisayar aracılığıyla kontrol edilebilmektedir. (Başlat, Durdur komutları ile).

Veritabanı yönetimi için gelişmiş işlevler, kaydedilen tüm verilere kolay bir şekilde ulaşılmasını sağlar.

Test parametleri ayarlanabilir ve yapılan teste ait Test Tipi, Numune Tipi, Rapor bilgileri, Müşteri bilgileri, Numune bilgileri ve diğer gerekli bilgiler yazılımın içine girilebilmektedir.

Bu bilgiler ve Yük & Zaman” yada “Stres & Zaman” grafikleri Test Raporunda görüntülenebilir ve yazdırılabilir.

H-GUI Yazılımı ile aşağıdaki testler yapılabilmektedir;
Beton Silindir / Küp Basınç Dayanımı
Beton Kiriş Eğilme Dayanımı
Çimento Harcı Basınç Dayanımı
Çimento Harcı Eğilme Dayanımı
Parke Yarmdada Çekme Dayanımı
Beton Silindir / Küp Yarmada Çekme Dayanımı
Eğilme Dayanımı of Roofing Tiles
Bordür Eğilme Dayanımı
Kagir Birimler Basınç Dayanımı
H-GUI Yazılımı Ana Özellikleri
Çoklu dil desteği ve özelleştirilebilir kullanıcı arayüzü
Tek Test Dosyasında 30 adet Test Sonucu, Grafik ve Özellik Depolama Kapasitesi
Test sonuçlarını veritabanına aktarma
Gelişmiş test grafik arayüzü
Test bilgilerini saklama ve geri çağırma seçeneği
Yazılım kullanılarak test makinesi parametrelerinin değiştirilmesi
Sık kullanılan metinleri hafızasına kaydedebilme ve gerektiğinde geri çağırabilme
Raporları ve grafikleri dışa aktarma
Esnek rapor ve grafik formatları
Yardım ve kullanım kılavuzu ekranı
Cihazın Ana Özellikleri
Piston boyutuna bağlı olarak 1 kN/sn'den 20 kN/sn'ye kadar hız kontrolü
EN 12390-4’e göre, Makine kapasitesinin %5'inden başlayarak Sınıf 1 Kalibrasyon sağlar. (HR-C8003 ile birlikte kullanıldığında Tüm aralığın %1'inden başlayan Sınıf 1 özel kalibrasyon seçeneği)
Güç aktarımı kararlılığı ve üst yükleme plakasının EN 12390-4'e uygun kendi kendini hizalaması için fabrika kalibrasyon sertifikası
Kapalı çevrim kontrolü ile otomatik test
Testleri, H-Dokunmatik Ekran Dijital Okuma Ünitesi ile veya makinelerle birlikte ücretsiz olarak verilen ücretsiz HİRATEST Yazılımı ile bilgisayar üzerinden kontrol edebilme
Basınç transdüseri ile yük ölçümü
Hızlı yaklaşma için çift kademeli hidrolik pompa
Tek etkili pistonlu kaynaklı çelik duvarlı çerçeve
Test sonunda otomatik olarak piston dönüşü
Kanallar için Çok Noktalı kalibrasyon işlevi
Opsiyonel olarak temin edilen entegre termal yazıcı (İstenirse siparişte belirtilmelidir)
Bilgisayar arayüzü için bağlanan Ethernet bağlantı noktası
H-Dokunmatik Ekran Dijital Okuma Ünitesi
Test kontrolü ve test raporunun çıktısı için ücretsiz HİRATEST Yazılımı.
Güvenlik özellikleri
• Aşırı yüklemeyi önlemek için Maksimum Basınç Valfleri,
• Piston hareket mesafesini sınırlayan Limit Anahtarı,
• Acil Stop Butonu,
• Yazılım kontrollü maksimum yük sınırlaması,
• Güvenlik için Ön ve Arka Koruyucu Kapılar
