Hidrolik Güç Ünitesi Ve H-TOUCH PRO MAX Kontrol Ünitesi

Otomatik Hidrolik Güç Ünitesi çift kademeli pompaya sahiptir ve  H-Touch Pro Max Kontrol Ünitesi tarafından kontrol edilerek, yükleme gövdesinde gerekli basıncın sağlanması için yağı, pistona kontrollü bir şekilde aktarmak üzere dizayn edilmiştir.

Kontrol ünitesi kullanımı kolay ve kompakt bir şekilde yapılandırılmıştır. Cihazın  Hidrolik Güç Ünitesi, kolay erişilebilirlik, verimliliği ve güvenliği artırmak adına Yükleme Gövdesinin sağ tarafına yerleştirilmiştir.

Oldukça sessiz olan Güç Ünitesi, 1 kN/sn ile 20 kN/sn arasında ±5% hassasiyetle yükleme yapabilmektedir. Hızlı Yükleme Pompası ve Aşırıyı yüklemeyi önlemek için Emniyet valfi (maksimum basınç valfi) cihaz ile birlikte standart olarak verilmektedir.

Sistemin maksimum çalışma basıncı 400 bar’dır.

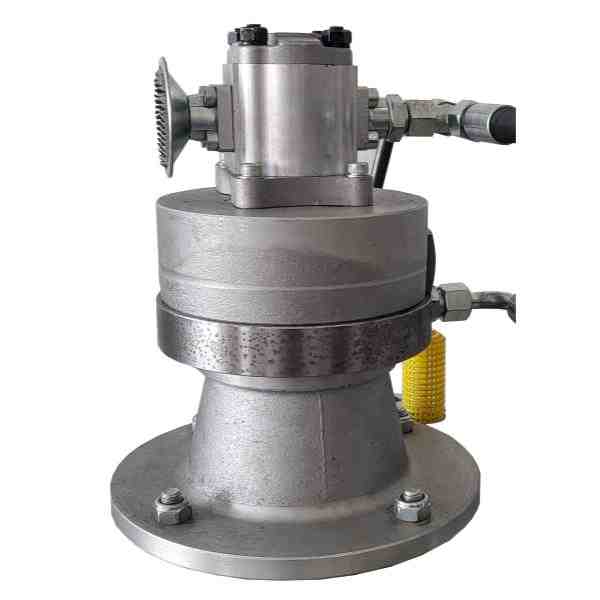

Çift Kademeli Pompa

Çift Kademeli Pompa iki gruptan meydana gelmektedir.

      1. Yüksek debili düşük basınçlı dişli pompa
      2. Yüksek basınçlı radyal piston pompası
Yüksek debili düşük basınçlı dişli pompa hızlı ön yükleme için kullanılmaktadır.Yüksek basınçlı radyal piston pompası test için gerekli olan yüksek basınçlı yağı sağlamaktadır. Hızlı yükleme pompası sayesinde Cihaz, otomatik olarak hızlı bir şekilde yükleme yapmaya başlar, numune üst plakaya temas ettiğinde hızlı yaklaşım sona erer ve kullanıcı tarafından seçilen hızda yükleme devam eder ve numune kırıldığında otomatik olarak durur. Bu da kullanıcının kısa zamanda birçok deney yapabilmesine olanak sağlamaktadır.

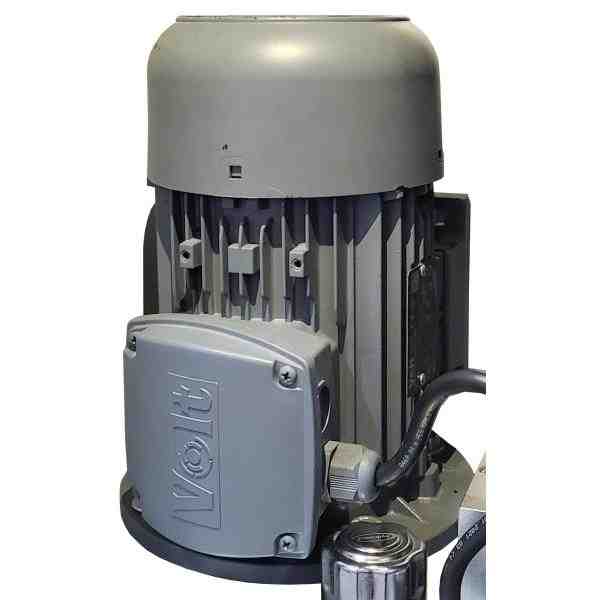

Motor

Motor inventörü tarafından kontrol edilen AC motor, Çift kademeli pompayı çalıştırmaktadır. Yağ akışındaki değişim, motorun dönüş hızının değişmesi ile gerçekleştirilir.

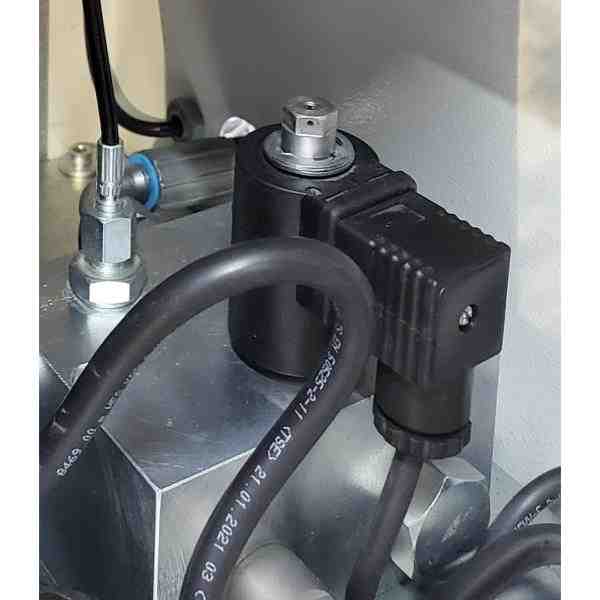

Dağıtım Bloğu

Dağıtım bloğu, çift kademeli pompa tarafından sağlanan yağın, akış yönünün kontrolü için kullanılmaktadır. Dağıtım bloğu üzerinde Selenoid valf, Emniyet valfi (maksimum basınç valfi), Basınç Transduseri, Yüksek debili düşük basınçlı dişli pompa ve Yüksek basınçlı radyal piston pompası bulunmaktadır.

Yüksek hassasiyetli Basınç Transduseri

Otomatik Test Presleri serisi, Yüksek Hassasiyetli Basınç Transduseri opsiyonu ile tam kapasitenin % 1'inden başlayarak, tam kapasiteye kadar 1. Sınıf kalibrasyon özelliğine yükseltilebilir.

Bu benzersiz performans, aşağıdakiler dahil, makinanın çok sayıda uygulama için kullanılmasına olanak sağlar:

• Erken yaş (2 yada 3 gün) beton basınç dayanım deneyleri,
• Uygun aparatlar kullanılarak, Eğilme deneyleri,
• Uygun basınç deney aparatları kullanılarak, Harç (çimento) basınç dayanım deneyleri,
• Karot (küçük çaplı) basınç dayanım deneyleri

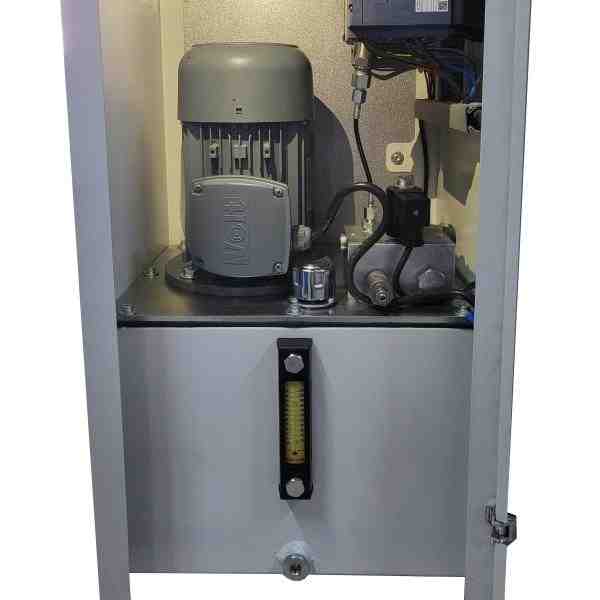

Yağ Tankı

Yağ tankı, deney esnasında hidrolik sistemin doldurulması ve pistonun itilmesi için yeterli yağ içermektedir. Yağ Seviyesi ve Sıcaklığı, yağ tankının üzerinde mevcut olan göstergeden görülebilmektedir. Tank, 25 L kapasiteye sahiptir. 46 numara hidrolik motor yağı kullanılmalıdır.

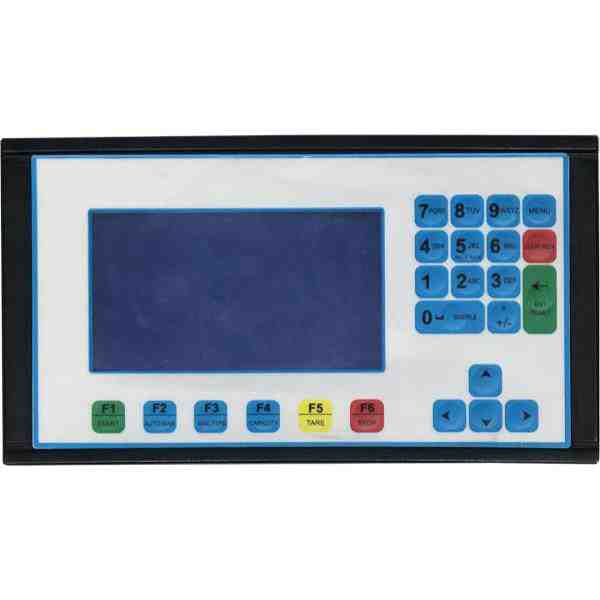

Dijital Veri Toplama ve Kontrol Sistemi

H-Touch Pro Max Kontrol Ünitesi, beton, çimento harcı, kagir birimler, parke blokları, çatı kiremitleri gibi yapı malzemelerinin,  otomatik basınç, eğilme ve yarmada çekme dayanımı testlerini, cihaza bağlanmış olan yük hücrelerinden yada basınç transduserlerinden gelen verileri işleyerek, kontrol etmesi için tasarlanmıştır.

H-Touch Pro Max Kontrol Ünitesinin tüm işlemleri, TFT-LCD Dokunmatik Ekran ve fonksiyon tuşlarından oluşan ön panelden kontrol edilmektedir.

Ünite, kolay kullanımlı bir Menü’ye sahiptir.

Tüm menü seçeneği listelerini aynı anda görüntüleyerek, operatörün seçeneği etkinleştirmek için istenilen seçeneğe sorunsuz bir şekilde erişmesine veya test parametrelerini ayarlamak için sayısal bir değer girmesine olanak tanır.

H-Touch PRO Max Kontrol Ünitesi, eş zamanlı olarak makine durumunu, test değerlerini, çalışma sırasındaki uyarıları ve yük-zaman veya yük-deplasman eğrileri gibi test grafiklerini gerçek zamanlı olarak görüntülemeyi sağlar.

Dijital grafik ekran gerçek zamanlı "Yük & Zaman" yada “Stress & Zaman” grafiği çizebilmektedir.

H-Touch Pro Max Kontrol Ünitesi’nin Temel Özellikleri

Yük hücresi, basınç sensörleri yada deplasman sensörleri için 2 analog kanal
2 gövdeyi kontrol edebilme
Kapalı çevrim PID ile iki ayrı test gövdesinin yük kontrolü
Opsiyonel olarak temin edilen entegre termal yazıcı bağlanabilme (İstenirse siparişte belirtilmelidir)
Dokunmatik ekranda, otomatik çözünürlük ayarı ile yük, yükleme hızı ve yük/zaman eğrilerinin gerçek zamanlı sayısal gösterimi
8 noktaya kadar kalibrasyon desteği ve her kanal için ayarlanabilir dijital kazançlar
Kullanıcı tarafından özelleştirilebilen yük, pozisyon limitleri ve test sonlandırma koşulları
Cihaz ayarları için yedekleme ve geri çağırma seçeneği
Fabrika varsayılan ayarları geri çağırma seçeneği
Farklı test türleri ve numune boyutları için gömülü test parametrelerinin kolay geri çağrılması
Saniyede 1 örnek kayıt aralığı ile 10.000 test sonucuna veya 80 saat gerçek zamanlı veri kaydına kadar saklama kapasitesi (kayıt aralığı değişkendir)
Dokunmatik ekrandaki grafik eksenleri, farklı testler ve konfigürasyonlar için yapılandırılabilme
Cihaz üzerinde çizilen grafiğin eksenlerinin sabit maksimum değerlere ayarlanabilmesi veya verilere göre eksenlerin otomatik olarak ölçeklenebilmesi
Üç farklı birim sistem seçimi; kN- Mpa -mm veya lbf- psi- in veya kgf- kgf/cm²- cm
Gerçek zamanlı ayarlanabilir tarih/saat
Çoklu dil desteği (İngilizce, Fransızca, İspanyolca, Türkçe, Rusça…)
Test verilerinin PC'ye anında aktarımı için LAN bağlantısı.
Test verilerinin bir flash sürücüye aktarılması için USB bağlantı noktası desteği
Makine ayarları, kalibrasyon ve kanal menüleri için Şifre Koruması
Önceden tanımlanmış aralıklarla txt ve MS excel formatında test sonuçlarının kaydı
Özelleştirilebilir IP
Donanım

24 bit ADC ve PGA-FPGA devresi ile tamamen özelleştirilebilir 2 analog kanal
800x480 piksel ve 65535 renk çözünürlüklü TFT-LCD dokunmatik ekran
33 Hz kontrol döngüsü
Veri toplama için 32 Bit, 120 MHz ARM CORTEX M3 mikro işlemci (CPU)
Veri görüntüleme için 32 Bit, 400 MHz ARM CORTEX M3 mikro işlemci (CPU)
Harici USB flash sürücü aracılığıyla 32 GB'a kadar ek bellek desteği
İsteğe bağlı olarak sağlanan tümleşik termal yazıcı desteği
Test grafiğinin gerçek zamanlı gösterimi
Test verilerinin PC'ye anında aktarımı için LAN bağlantısı
Test verilerinin bir flash sürücüye aktarılması için USB bağlantı noktası desteği
Yazılım

H-GUI Yazılımı, uygun bir Otomatik Basma/Eğilme Test Cihazı ve bir bilgisayar ile; beton, çimento harcı, kagir birimler, parke blokları, çatı kiremitleri gibi yapı malzemelerinin, basınç, eğilme ve yarmada çekme dayanım testlerinin veri toplama, işleme kontrolü, sunumu ve raporlanması için tasarlanmıştır.

Cihaz ile birlikte verilen HİRATEST H-GUI Yazılımı sayesinde, Otomatik Beton Test Presi bir bilgisayar aracılığıyla kontrol edilebilmektedir. (Başlat, Durdur komutları ile).

Veritabanı yönetimi için gelişmiş işlevler, kaydedilen tüm verilere kolay bir şekilde ulaşılmasını sağlar.

Test parametleri ayarlanabilir ve yapılan teste ait Test Tipi, Numune Tipi, Rapor bilgileri, Müşteri bilgileri, Numune bilgileri ve diğer gerekli bilgiler yazılımın içine girilebilmektedir.

Bu bilgiler ve Yük & Zaman” yada “Stres & Zaman” grafikleri Test Raporunda görüntülenebilir ve yazdırılabilir.

H-GUI Yazılımı ile aşağıdaki testler yapılabilmektedir;

Beton Silindir / Küp Basınç Dayanımı
Beton Kiriş Eğilme Dayanımı
Çimento Harcı Basınç Dayanımı
Çimento Harcı Eğilme Dayanımı
Parke Yarmdada Çekme Dayanımı
Beton Silindir / Küp Yarmada Çekme Dayanımı
Eğilme Dayanımı of Roofing Tiles
Bordür Eğilme Dayanımı
Kagir Birimler Basınç Dayanımı
H-GUI Yazılımı Ana Özellikleri

Çoklu dil desteği ve özelleştirilebilir kullanıcı arayüzü
Tek Test Dosyasında 30 adet Test Sonucu, Grafik ve Özellik Depolama Kapasitesi
Test sonuçlarını veritabanına aktarma
Gelişmiş test grafik arayüzü
Test bilgilerini saklama ve geri çağırma seçeneği
Yazılım kullanılarak test makinesi parametrelerinin değiştirilmesi
Sık kullanılan metinleri hafızasına kaydedebilme ve gerektiğinde geri çağırabilme
Raporları ve grafikleri dışa aktarma
Esnek rapor ve grafik formatları
Yardım ve kullanım kılavuzu ekranı
